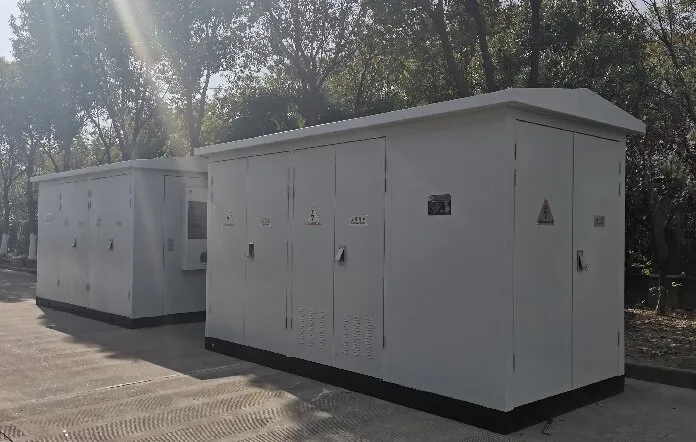

SGOB 1600kva-ko kutxa motako potentzia-azpiestazioko transformadorea da. Era berean, fabrikatutako Transformadorearen azpiestazioa ere ezagutzen da, hau da, potentzia banatzeko ekipoen kanpoko multzo osoa, tentsio ertaineko konmutagailuak, banaketa transformadoreak, tentsio baxuko banaketa unitateak eta monitorizazio sistema adimentsuak oso integratzen dituena. Produktu honek moduluaren diseinu estandarizatua hartzen du, fabrikako aurrefabrikazioa eta martxan jartzea ahalbidetzen du, tokian tokiko instalazio-aldia nabarmen laburtuz.
Produktuaren Ezaugarria
Txinan egindako SGOB 1600kva Kutxa motako Power Subestation Transformer guztiak fabrikan integratzen eta muntatzen dira aldi berean, diseinua, fabrikazioa, muntaia eta kableatuak barne. Fabrikatzaileak eta fabrikako probak eta ikuskapenak zorrotz arakatu ondoren, bezeroari entrega ezin hobea bermatzeko entregatzen da.
1600 kva-ko kutxa trinko motako potentzia aurrefabrikatutako azpiestazio transformadoreak egitura trinkoa eta moldagarritasun handia du. Bere solairuko azalera azpiestazio tradizionalen % 30 eta % 40 baino ez da. Hainbat oinarri-forma onartzen ditu eta espazioa mugatuta dagoen agertokietarako egokia da, hala nola, hiri eta industria guneetarako.
SGOB 1600kva Kutxa trinko motako Elikatze Azpiestazioko Transformadore guztiz itxitako egitura honek hautsaren aurkako, hezetasunarekiko, korrosioaren aurkako eta isolamendu termikoen errendimendua du, IP54 edo goragoko babes mailarekin, epe luzerako kanpoko funtzionamendu egonkorra izateko baldintzak betetzen dituena.
Seguru eta adimentsua da, blokeo elektriko osoa eta babes funtzioak ditu. 1600 kva-ko Kutxa Mota Trifasikoko Potentzia Azpiestazioko Transformadore hau kontrol-sistema adimendun batekin horni daiteke aukeran, urruneko egoeraren monitorizazioa eta akatsen abisu goiztiarra onartzen dituena.
Pertsonalizazio malgua onartzen du eta kostu-eraginkorra den irtenbideak eman. Transformadore motak (olioan murgilduta/lehorra), sarrerako eta irteerako lineako metodoak eta karkasa-materialen konfigurazioa onartzen du, erabiltzaileen eskakizunen arabera, inbertsio orokorra eta funtzionamendu eta mantentze-kostuak murriztuz.
Zein da 1600kva Kutxa motako Elikatze Azpiestazioko Transformadorearen konposizioa?
1. Goi-tentsioko etengailu-unitatea
SGOB 1600kva Box Type Power Substation Transformer azpiestazioaren potentzia-sarrera gisa balio du eta normalean guztiz isolatuta dauden SF6 edo solido-isolaturiko eraztun-unitate nagusiekin hornituta dago. Oinarrizko osagaiak karga-etengailuak, goi-tentsioko fusibleak eta deskonektoreak dira, potentzia-eraztun-sare bikoitzeko edo potentzia-terminal bakarreko elikadura-hornidura modu estandarrak lor ditzaketenak. Unitatea "bost prebentzio" interblokeo funtzio osoaz hornituta dago eta funtzionamendu elektrikoarekin eta monitorizazio interfazeekin heda daiteke, urruneko kontrolerako eta kudeaketa adimentsurako oinarrizko baldintzak eskainiz.
2. Unitate transformatzailea
Unitate hau energia elektrikoaren bihurketaren muina da eta 1600kVA olioan murgilduta edo lehorreko transformadore batekin horni daiteke proiektuaren eskakizunen arabera. Olioan murgilduta dauden transformadoreek ekonomia ona eta beroa xahutzeko eraginkortasun handia dute, kanpoko aplikazioetarako aukera unibertsala bihurtuz.
3. Behe-tentsioko banaketa-unitatea
Unitate hau energia elektrikoaren banaketaz, babesaz eta kudeaketaz arduratzen da. Zirkuitu nagusiak marko etengailuek babes osoa dute, eta hainbat adar-zirkuitu etengailuz hornituta daude kontrol bereizia lortzeko. Unitatea potentzia erreaktiboa konpentsatzeko gailu adimendun batekin hornituta dago, sistemaren potentzia-faktorea automatikoki doi dezakeena. Aldi berean, funtzio anitzeko kontagailuak instalatzen dira korrontea, tentsioa, potentzia eta energia-kontsumoa denbora errealean bezalako datuak kontrolatzeko, eragiketa kudeatzeko oinarria emanez.
4. Kutxaren egitura orokorra
Kutxaren gorputzak "begi" formako modulu estandarizatuaren diseinua hartzen du, goiko hiru unitate funtzionalak fisikoki isolatu eta integratuz etxeko oskol sendo batean. Maskorra korrosioaren aurkako altzairuzko xaflak edo metalezkoak ez diren materialez egin ohi da. Konpartimentu bakoitza modu independentean itxita dago, eta babes maila orokorra IP54 edo gorago irits daiteke, haizearen, euriaren, hautsaren eta gatzaren higadurari eraginkortasunez aurre eginez. Itxura diseinua trinkoa da, eta kolorea eta materiala instalazio ingurunearen arabera pertsonaliza daitezke.
Produktuaren zehaztapenak
Industriaren ezaugarri espezifikoak
| Aplikazioa | Boterea |
| Fasea | Hiru |
| Bobina Egitura | TOROIDALA |
| Bobina zenbakia | 3 |
Beste ezaugarri batzuk
| Jatorri lekua | Shanghai, Txina |
| Marka Izena | SGOB |
| Modelo zenbakia | YB1600-12/0.4(F.R) |
| Mota | Transformadore trinkoa |
| Estandarra | IEC60076/GB1094 |
| Ziurtagiria | ISO9001-2015/ISO14001-2004/OHSMS18000 |
| Ahalmen baloratua | 1600KVA |
| Maiztasuna | 50Hz/60Hz |
| Botoa | 0,1kv-36kv |
| Bobina Materiala | %100 Kobrea/Aluminioa |
| Konexioaren ikurra | Dyn11/Yyn0 |
| Karga-galerarik gabe | 1,64kw |
| Independentzia | %4,5 |
Paketatzea eta entrega
| Enbalatzeko xehetasunak | Hutsean Wooded Case |
| Portua | Shanghai |
| Unitateak saltzeko: | Elementu bakarra |
| Pakete bakarreko tamaina: | 195X129X173 cm |
| Pisu gordina bakarra: | 4175.000 kg |
Hornikuntzarako gaitasuna
| Hornikuntzarako gaitasuna | 5000 multzo/multzo urtean |
