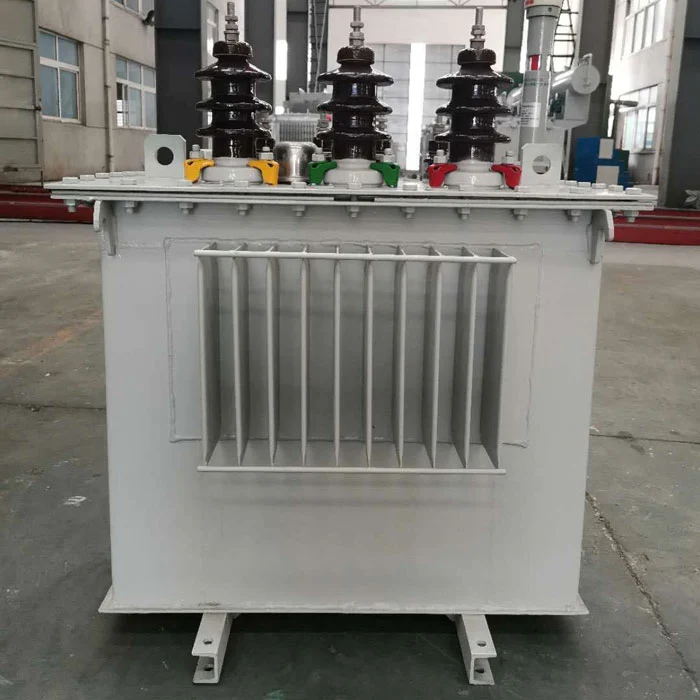

SGOB Beroaren xahupen eraginkorra 100 kVA Banaketa Transformadorea Txinako hornikuntza-esportazioa karga etengabean kontrol termiko egonkorra izateko diseinatuta dago. Olio-zirkulazio optimizatuaren hoztearekin eta galera baxuko siliziozko altzairuzko nukleoarekin, beroaren kudeaketa eraginkorra, energia-hondakin murriztua eta funtzionamendu fidagarria bermatzen ditu merkataritza eta industria-sare elektrikoetarako.
SGOBBero xahutze eraginkorra 100 kVA Banaketa-Transformadorea Exporter eremuan funtzionatzeko pentsamolde praktiko batekin diseinatu da, tenperaturaren portaera, kargaren moldagarritasuna eta ziklo luzeko egonkortasuna azpimarratuz, laborategiko soilik errendimendu datuak baino.
Banaketa-transformadore estandar askotan, beroa, batez ere, oinarrizko olio-konbekzio bidez kudeatzen da, barne-fluxu-bide optimizatu gabe. Horrek askotan tenperatura igoera lokalizatua eragiten du etengabeko kargapean.
SGOBek hau hobetzen du bero-bideen optimizazioan zentratuz:
- Deposituaren egituraren barruan gelditzen diren olio-guneak murrizten ditu
- Norabidezko olio-fluxua hobetzen du bihurguneen kanalen barruan
- Bobina-olioaren bero-transferentziaren eraginkortasuna hobetzen du
- Hotspot eraketa kontrolatzen du iraupen luzeko kargapean
- Tenperatura igoeraren kurba egonkortzen du epe laburreko gailurra kontrolatu beharrean
Ohiko ereduekin alderatuta, funtsezko hobekuntza ez da "hozte gehiago", banaketa termiko kontrolatuagoa baizik.
SGOB Bero xahupen eraginkorra 100 kVA Banaketa Transformadorea benetako instalazio-inguruneetan oinarrituta diseinatu da, hala nola merkataritza-eraikinetan, lantegi txikietan eta kanpoko azpiestazioetan.
Egiturazko ezaugarriak:
- Harilaren euskarria indartua, dilatazio termikoaren pean deformazioa murrizteko
- Bobinaren tarte optimizatua olioa sartzea hobetzeko
- Blokeatzeko sistema mekanikoa, bibrazioak eragindako desplazamendua murrizteko
- Konbekzio-zirkulazio koherenterako diseinatutako tankearen egitura
- Zigilatzeko egonkortasuna hobetu hezetasunari lotutako zahartze termikoa saihesteko
Egitura honek epe luzerako eremuaren fidagarritasuna du helburu, epe laburreko probaren errendimendua baino.
Hozte-ahalmena handitu beharrean, SGOBek beroa murrizten du sorkuntza iturrian.
Ingeniaritza ikuspegia:
- Iragazkortasun handiko siliziozko altzairuak korronte magnetizatzaileen galera murrizten du
- Kobrezko harilaren diseinuak erresistentzia berotzea minimizatzen du
- Step-lap core egiturak fluxu banaketa oreka hobetzen du
- Berokuntza harmoniko murriztua karga aldakorreko baldintzetan
- Korronte ertainen galera txikiagoa laminazio-prozesamendu optimizatuaren bidez
"Beroa murriztea lehenik, eta gero xahutu" estrategia honek eraginkortasuna hobetzen du hozte-berritzeak baino eraginkorrago.
Lehorreko edo oinarrizko aireztatutako transformadoreekin alderatuta, olioaren murgiltzeak abantaila termiko argiak dakartza:
Olioan murgilduta dagoen SGOB sistemaren abantailak:
- Olioak isolatzaile gisa eta bero-transmisio gisa jarduten du
- Beroaren hedapena azkarragoa airea hozteko sistemen aldean
- Tenperatura egonkorragoa karga gailurreko zikloetan
- Gainkargaren tolerantzia hobea denbora laburrean eskari handian
- Tenperatura igoeraren ondorioz isolamendua apurtzeko arrisku txikiagoa
Horrek karga ingurune ezegonkor edo gorabeheratsuetarako egokiago bihurtzen du.
Materialen ingeniaritzak funtsezko eginkizuna du beroa xahutzeko errendimenduan:
- Nukleoaren materiala: galera baxuko aleetara zuzendutako siliziozko altzairua
- Eroalea: oxigenorik gabeko kobrea, beroaren azpian erresistentzia egonkorra duena
- Isolamendua: olio-paper sistema konposatua erresistentzia termikoarekin
- Zigilatzea: zahartzearen aurkako goma, barne-presioaren egonkortasuna mantentzeko
- Egiturazko altzairua: tankearen gorputza indartua beroa eta presioa orekatzeko
Material guztiak ISO9001 sistemaren kontrolarekin bat datozen sarrerako ikuskapenaren bidez egiaztatzen dira.
| Eredua | Edukiera (kVA) | AHT (kV) | LV (kV) | Kargarik gabeko galera (kW) | Inpedantzia (%) | Pisua (kg) | Tamaina (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBBero xahutze eraginkorra 100 kVA Banaketa-Transformadoreatenperatura-aldaketa minimoarekin ordu luzeko funtzionamendu egonkorra behar duten erabiltzaileentzat egokia da.
Aplikazio-ingurune tipikoak:
- Elektrizitatea banatzeko txikizkako eta merkataritzako sistemak
- Fabrikazio eta transformazio tailer txikiak
- Hiri-bizitokiko transformazioguneak
- Automatizazio industrial arineko instalazioak
- Azpiegituren energia-sistema osagarriak
- Karga mistoko inguruneak karga maiz aldatzen dutenak
Bere egonkortasun termikoaren diseinua bereziki onuragarria da giro-tenperatura altua edo aireztapen mugatua duten inguruneetan.
Transformadore konbentzional gehienek olioaren zirkulazio pasiboan oinarritzen dira batez ere, barne-fluxuaren arkitektura optimizatu gabe, eta horrek tenperatura banaketa irregularra sor dezake.
SGOBek hau hobetzen du hiru hutsune operatibo errealetan zentratuz:
- Beroaren banaketa irregularra harilka-egituren barruan
- Bero transferentzia motela karga handiko etengabean
- Egonkortasun termiko nahikoa kargaren gorabeheran
100 kVA Banaketa Transformadoreak arazo horiei aurre egiten die olioaren barne-fluxuaren bideak birdiseinatuz eta bero-transferentziaren koherentzia indartuz, materialaren lodiera edo tankearen tamaina handitu beharrean.
SGOB Shanghai Industry Transformers Co., Ltd.-ek fabrikatzen du, ekoizpen-gaitasun integratua duena:
- 40.000 m²-ko ekoizpen oinarri modernoa
- CNC siliziozko altzairua mozteko eta pilatzeko lerroak
- Bobina automatizatuak eta hutsean lehortzeko sistemak
- Errendimendu elektrikoaren saiakuntza-laborategiak
- IEC60076 eta GB1094 estandarrak guztiz betetzea
Konpainiak mundu mailako azpiegitura proiektuetarako masa-ekoizpen egonkorrean oinarritzen da unitate pertsonalizatu isolatuetan baino.
100 kVA-ko Banaketa-Transformadoreko unitate bakoitzak etapa anitzeko balioztapena egiten du:
- Tenperatura igoeraren probak karga osoko baldintzetan
- Olioaren zirkulazioaren eraginkortasuna egiaztatzea
- Isolamendu-indarra eta saiakuntza dielektrikoa
- Zirkuitu laburren tentsio mekanikoaren ebaluazioa
- Galerak neurtzea (kargarik gabe eta karga galera)
Honek bidalketa baino lehen portaera termiko koherentea bermatzen du.
SGOBBero xahutze eraginkorra 100 kVA Banaketa-Transformadoreaegonkortasun termikorako optimizatutako banaketa irtenbide gisa kokatzen da. Ohiko hozte-suposizioetan oinarritu beharrean, barneko bero-fluxuaren kontrola hobetzen du, galerak eragindako berokuntza murrizten du eta tenperatura-uniformitatea hobetzen du, epe luzeko merkataritza- eta industria-energia banatzeko sistemetarako egokia da, funtzionamendu egonkorra eta mantentze-mendekotasun murriztua behar duten.
