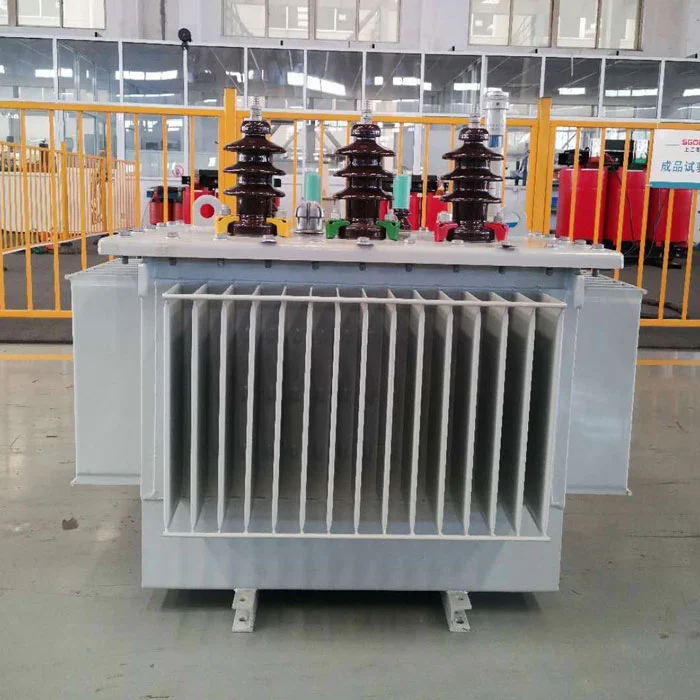

Shanghai Industrial Transformer Co., Ltd.-k 80 kVA-ko olioz murgilduta dagoen Transformadorea hornitzen du potentzia komertzialaren banaketarako. Aplikazio nagusia: 10kV/20kVtik 0,4kVra jaitsiera merkataritza instalazioetarako. Kargarik gabeko galera 0,18 kW, karga galera 1,05 kW. Urteko elektrizitatearen kostua gutxi gorabehera. 420 $ % 50eko batez besteko kargarekin. 540 kg guztira.
Fabrikatzailea:Shanghai Industrial Transformer Co., Ltd. (2007. urtea)
The80 kVA-ko Olioan Murgildutako Transformadorea, Potentzia Banaketa KomertzialerakoMerkataritza-instalazio txiki eta ertainentzako zehaztapen arrunta da, besteak beste, dendak (300-500 m²), komunitateko klinikak, hotel txikiak (20-30 gela) eta fabrikazio arineko lantegietarako 150-250 anpere arteko karga konektatua 0,4 kV-tan.
| Ekipamendu mota | Kantitatea | Karga osoa (kVA) |
|---|---|---|
| LED argiztapena (100W bakoitza) | 100 aparatu | 10 |
| AHT (5 kW hozte bakoitza) | 4 unitate | 20 |
| Igogailua (7,5 kW) | 1 unitate | 8 |
| Salmenta puntuko sistemak + IT | 10 lantoki | 5 |
| Hozkailua (hozkailu komertzialak) | 6 unitate | 12 |
| Askotariko saltokiak | - | 15 |
| Karga tipikoa guztira | 70 kVA | |
| Segurtasun marjina | 10 kVA |
80 kVA-ko Olioan Murgildutako Transformadore honek elektrizitate komertzialaren banaketarako goiko nahasketa komertzial tipikoa onartzen du, etorkizuneko hedapenerako % 10-15eko edukierarekin.
| Ahalmen baloratua | 80 kVA |
| Tentsio primarioa | 10 ±2×2,5 % / 20 kV |
| Tentsio sekundarioa | 400V / 230V trifasikoa |
| Maiztasuna | 50 Hz |
| Konexio taldea | Dyn11 (estandarra) |
| Kargarik gabeko galera (neurtuta) | ≤0,18 kW (ohikoa 0,176-0,179) |
| Karga-galera @75°C | ≤1,05 kW |
| Inpedantzia | %4 |
| Kargarik gabeko korrontea | ≤%1,7 (normala %1,5-1,6) |
| Masa osoa | 540 kg (olio-masa gutxi gorabehera 105 kg) |
| Bidalketa neurriak | 950 × 600 × 1250 mm (kaxa) |
| Hozteko metodoa | ONAN (Olio Naturala Aire Naturala) |
| Zarata maila 1 metroko distantziara | ≤55 dB(A) |
| Parametroa | Fabrikako probaren batez bestekoa | IEC muga | Egoera |
|---|---|---|---|
| Kargarik gabeko galera | 0,177 kW | 0,20 kW (gehienez) | %11,5 mugatik behera |
| Karga galera | 1,04 kW | 1,10 kW | %5,5 mugatik behera |
| Kargarik gabeko korrontea | %1,55 | %2,0 | %22,5 mugatik behera |
Kalkulu-oinarria: 80kVA-ko transformadorearen %50eko batez besteko kargarekin funtzionatzen duena (40 kVA), potentzia-faktorea 0,85, funtzionamendu-orduak 5.840 ordu/urteko (16h/egun × 365 egun), elektrizitate-tasa 0,12 $/kWh.
| Galera mota | Potentzia (kW) | Urteko energia (kWh) | Urteko kostua |
|---|---|---|---|
| Kargarik gabe galtzea (24/7) | 0.18 | 1.577 | 189 $ |
| Karga-galera (% 50eko kargarekin) | 1,05 × (0,5)² = 0,26 | 1.518 | 182 $ |
| Guztira | 0,44 batez beste | 3.095 | 371 $ |
Batez besteko %60ko kargarekin (48 kVA), urteko kostua $440 ingurura igotzen da.
Transformadore komertzialak sarritan instalatzen dira okupatutako espazioetatik gertu. Zarata-iturriak eta arintzea honetan80 kVA-ko Olioan Murgildutako Transformadorea, Potentzia Banaketa Komertzialerako:
| Zarata iturria | Ekarpena | Eredu honetan arintzea |
|---|---|---|
| Nukleoaren magnetostrikzioa | %70 | Fluxuaren dentsitatea 1,65 T-ra murriztu da (1,70 T estandarra baino) |
| Hozteko haizagailua (hornituta badago) | %0 | Ez dago zalerik - ONAN bakarrik |
| Tankaren bibrazioa | %20 | Nukleoaren eta tankearen arteko bibrazioen aurkako padsak |
| Zurrumurru magnetikoa | %10 | Step-lap core junturak |
| Instalazio mota | Gehieneko eskaera tipikoa | Gomendatutako balorazioa | Zergatik |
|---|---|---|---|
| Denda txikia (200 m²) | 25-35 kVA | 50kVA | 80 kVA gaindimentsionatua |
| Supermerkatua (500 m²) | 55-70 kVA | 80 kVA | Karga arruntarekin bat dator |
| Hotel txikia (25 logela) | 50-65 kVA | 80 kVA | AC karga-gailurrak onartzen ditu |
| Komunitateko osasun klinika | 40-60 kVA | 80 kVA | Ekipamendu medikoen igoeraren marjina |
| Makina arineko denda (3-5 makina) | 50-75 kVA | 80 kVA | Motor abiarazte-korrontea |
| Bulego eraikina (1500 m²) | 60-85 kVA | 100kVA | 80 kVA mugan |
Zure eskari gailurrak 70 kVA gainditzen baditu 4 orduz baino gehiagoz, hautatu ordez 100 kVA.
| Baldintza | 80 kVA-ko unitate hau | Oharrak |
|---|---|---|
| Solairuaren azalera behar da | 0,45 m² (870×510 mm) | Gehiago 600 mm-ko aurrealdeko sarbidea |
| Zoruko karga | 540kg + olioa edukitzea | 1.000 kg/m² gutxienez |
| Sabaiaren altuera | 2,2 m gutxienez | Zuhaixka sartzeko |
| Aireztapen irekidura | 0,15 m²-ko sarrera + irteera | Konbekzio naturala |
| Suaren aurkako babesa | IEC 60076-12 gela betetzen duena | Barruko olioz betetako derrigorrezkoa |
| Erregaietatik kentzea | 1,5 m | NFPA 70 |
Potentzia-banaketa komertzialetarako petrolio murgilduta dagoen 80 kVA-ko transformadore bakoitzak neurtutako balio hauek dituen proba-txosten bat darama (ez bakarrik "pasa/ez gain"):
Erosleek PDF txosten bat jasotzen dute produkzio-sortearen serie-zenbakiarekin.
Shanghai Industrial Transformer Co., Ltd.-k 80 kVAko 47 unitate (S11-M-80/10) bidali ditu 2024ko urtarriletik 2026ko urtarrilera bitartean.
Unitate hauek Filipinetako (12 unitate), Indonesia (8 unitate), Nigeria (6 unitate), Vietnam (5 unitate) eta etxeko Txinako (16 unitate) bezeroei entregatu zitzaizkien. Erreferentziako bezeroentzako harremanetarako informazioa konfidentzialtasun-hitzarmenaren arabera eman daiteke.
Hau80 kVA-ko Olioan Murgildutako Transformadorea, Potentzia Banaketa KomertzialerakoFabrikan neurtutako batez besteko kargarik gabeko 0,177 kW-ko galera, zarata-maila ≤55 dB(A) eta zero berme-erreklamazioak bidaltzen diren 47 unitateetan eskaintzen ditu. Supermerkatuetarako, hotel txikietarako eta 150-250A 0.4kV-ko zerbitzua behar duten merkataritza-instalazio arinetarako egokia da.
