SGOB Txinako kalitatezko Txinako 1000kvako Dry Transformer hornitzailea da. Goi-mailako gailu elektrikoa da, industria, merkataritza eta erakundeen ezarpen modernoen potentzia handiko eskakizunei erantzuteko diseinatua. 1000 kilovolt-ampereko (kva) potentzia sendoarekin, transformadore honek fidagarritasun, eraginkortasun eta iraunkortasun paregabeak eskaintzen ditu, eta hainbat aplikaziotarako potentziarako irtenbide polifazetikoa da.
PRODUKTUAREN DESKRIBAPENA

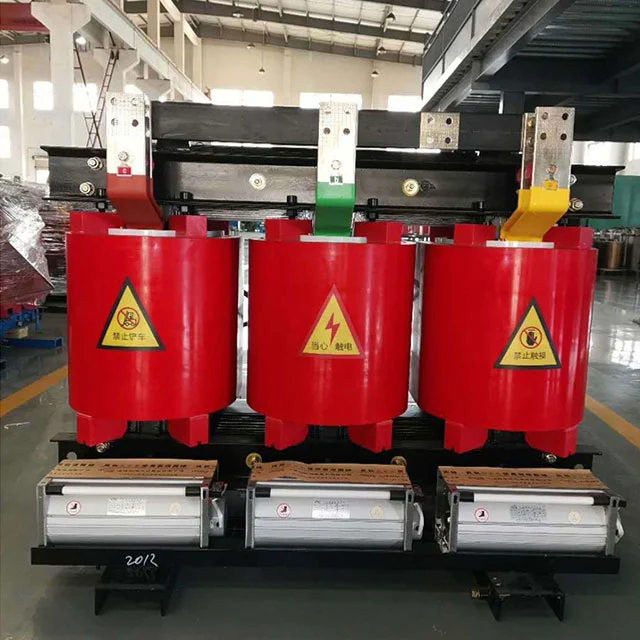

SGOB 1000kva Dry Transformer produktu oso segurua da. Karga zentroan zuzenean instalatu daiteke. Ondo funtzionatzen du %100eko hezetasun-ingurunean aldez aurretik lehortu gabe. Eraikuntza arloan, merkataritza zentroan, aireportuan, geltokian, portuan, metroan, fabrikan, lurpeko elektrizitatea banatzeko geltokian, itsasoko petrolioa zulatzeko plataforman, zentral elektrikoan etab.
Produktuaren abantailak
SGOB Errendimendu Handiko 1000kva Erretxina Mota Lehorreko Transformadoreak lehorreko konfigurazioan diseinatuta daude, olioaren beharra ezabatuz, eta, ondorioz, isurketa arriskua eta ingurumena kutsatzeko aukera nabarmen murrizten dira. Ingurumena errespetatzen duen ezaugarri hau garapen iraunkorraren mundu mailako ahaleginekin bat egiten du, energia-irtenbide garbiagoen sustapena errazten du eta karbono-isuriak murrizten ditu. SGOB 1000kva lehorreko transformadoreak diseinu trinkoa du, egitura sendoa eta oso egokia espazio mugatua duten espazioetan instalatzeko. Bere eraikuntza sendoak epe luzerako fidagarritasuna eta funtzionamendu leuna bermatzen ditu, baita ingurune industrial zorrotzenetan ere.
Eraginkortasun Handiko 1000kva Lehorreko Transformadore honek karga handiak maneiatu ditzake, eta aukera bikaina da potentzia-eskaera etengabea eta kritikoa behar duten aplikazioetarako. Fabrikazio-plantak, datu-zentroak, mediku-erakundeak edo hezkuntza-erakundeak diren ala ez, SGOB 1000kva lehorreko transformadoreak elikadura-hornidura fidagarria eman dezake behar denean.
Potentzia maneiatzeko ahalmen indartsuaz gain, transformadore honek eraginkortasun energetiko bikaina ere badu. Energia-galera murrizten du, eta, horrela, kargari energia-ematea maximizatzen du eta funtzionamendu-kostuak murrizten ditu. Hori dela eta, aukera ezin hobea da energia-kontsumoa optimizatu eta karbono-aztarna murriztu nahi duten enpresentzat.
Gainera, SGOB 1000kva lehorreko transformadoreak ezaugarri aurreratuak ere baditu, hala nola zarata murriztea eta beroa xahutzea. Ezaugarri hauek transformadoreak isilagoan eta tenperatura baxuagoan funtzionatzen duela bermatzen dute, erabiltzailearen esperientzia hobetuz eta transformadorearen iraupena luzatuz.
SGOB 1000kva lehor motako transformagailua errendimendu handiko, fidagarria eta ingurumena errespetatzen duen potentzia irtenbidea da. Bere diseinu trinkoa, egitura sendoa eta ezaugarri aurreratuak aukera ezin hobea da aplikazio ugaritarako. Fabrikazio-plantak, datu-zentroak edo mediku-erakundeak energia hornitu behar duzun ala ez, SGOB 1000kva lehorreko transformadoreak behar duzunean behar duzun potentzia eman dezake.
Material eta ezaugarri nagusiak
Bobina honek F klaseko kobrezko alanbre isolatua erabiltzen du eroale gisa eta beira-zuntz eta epoxi erretxina material konposatuak material isolatzaile gisa. Bere hedapen-koefizientea kobre-eroaleen antzekoa da, eta talka-erresistentzia bikaina du, tenperatura-aldaketaren erresistentzia eta pitzadura-erresistentzia. Beira-zuntzaren eta epoxi erretxinaren osagai guztiek auto-itzaltzeko propietateak dituzte eta ez dute erretzen jarraituko. Bitartean, goi-tentsioko bobina epoxi erretxinaz botatzen da 1 milibar hutsean, eta bobinaren barruan ez dago burbuilarik, bobinaren tokiko isuria txikia dela ziurtatuz. Aldi berean, transformadorearen galera eraginkortasunez murriztu da.
Transformadorearen muina 30EH120 serieko iragazkortasun magnetiko handiko hotz ijetzitako siliziozko altzairu xaflez egina dago, Japoniako Nippon Steel-tik inportatutakoak. Siliziozko altzairuzko xafla hauek ale-antolaketa ordenatua dute, 45°-ko txafla osoa konektatzen dira eta lau geruzatan pilatuta daude. Nukleoaren gainazala erretxinazko pintura isolatzailez estalita dago, hezetasuna eta herdoila saihesteko, eta bi besarkadek eta lokailuek korrosioaren aurkako babes-geruzak dituzte. Nukleo osoak pilatu gabeko uztarri bat eta altzairuzko tira-plaka egitura hartzen ditu, eta horrek eraginkortasunez murrizten ditu kargarik gabeko galerak, kargarik gabeko korrontea eta nukleoaren zarata.
Tentsio baxuko korronte handiko bobinentzat, zirkuitu labur bat gertatzen denean, zirkuitulaburreko tentsioa handia da, eta behe tentsioko bobinek bira gutxiago izaten dute. Zenbat eta tentsio baxuko korronte handiagoa izan, orduan eta nabariagoa izango da korronte ezegonkorren arazoa bobina-haizketaren metodoa erabiltzean. Beroa xahutzeko arazoak ere kontuan hartu behar dira. Une honetan, paperarekin zauritutako tentsio baxuko bobinek hobeto konpondu ditzakete goiko arazoak. Lehenik eta behin, paperezko produktuek ez dute bira axialik eta helize-angelu axial harilkatzeko. Goi-tentsioko eta behe-tentsioko harilkien korronte-birak orekatuak dira, eta transformadorearen esfortzu axiala txikia da zirkuitu laburra gertatzen denean. Bigarrenik, bere isolamendu mehea dela eta, aire-kanalen geruza anitz ezar daitezke prozesatzeko garaian, eta beroa xahutzeko arazoa ere hobeto konpontzen da. Bobinaren barneko soldadura papera harilkatzeko makina guztiz automatikoan egiten da xenon gasaren babeserako soldadura erabiliz, zehaztasun handikoa, soldadurarako erresistentzia txikia eta kanpoko soldadura prozesurik ez duena. Geruza bihurrituen artean, DMD isolamendua erabiltzen da, eta muturrak zigilatu eta erretxinarekin ondu egiten dira, harilkatu ondoren.
Goiko airea hozteko haizagailu gurutzatua hartzen da. Haizagailu honek zarata baxua, haize-presioa handia eta itxura ona ditu eta transformadorearen gainkarga-gaitasuna hobetzen du. Tenperatura kontrolatzeko tenperatura kontrolagailu adimendun bat erabiltzen da transformadorearen funtzionamenduaren segurtasuna eta fidagarritasuna hobetzeko.
PRODUKTUAREN EZAUGARRIAK
Shanghai Industrial Transformer Co., Ltd.-ek ekoitzitako 1000 kVA-ko epoxi erretxinaren muntatutako isolamendu lehorreko potentzia banatzeko transformadorea Shenyang Transformer Research Institute-rekin lankidetzan garatu eta diseinatu da, atzerriko teknologia aurreratua sartuz. Produktuen fidagarritasun indizea nazioarteko maila aurreratuera iritsi da.
SGOB 1000kva Dry Transformer segurua, suaren aurkakoa eta suaren aurkakoa da, kutsadurarik gabekoa eta zuzenean instalatu daiteke karga-zentroan. Mantentzerik gabekoa da, instalatzen erraza da, funtzionamendu kostu txikia du, galera txikia, hezetasunarekiko errendimendu ona, % 100eko hezetasunean funtziona dezake normalean eta itzali ondoren aurretik lehortu gabe jar daiteke. Deskarga partzial baxua, zarata baxua, beroa xahutzeko funtzio indartsua du eta % 150eko karga nominalarekin funtziona dezake aire behartuta hozteko baldintzetan.
SGOB 1000kva Dry Transformer gaur egun oso erabilia da altuera handiko eraikinetan, merkataritza-zentroetan, aireportuetan, geltokietan, kaian, metroetan, fabriketan, lurpeko banaketa-estazioetan, itsasoko petrolio zulaketa-plataformetan, zentral elektrikoetan eta ingurune eta erabilera-baldintza gogorrak dituzten beste leku batzuetan.
PRODUKTUAREN EZAUGARRIAK
● Suaren aurkakoa
● Hezetasunaren erresistentzia
● Mantentze eta instalazio erraza
● Inguruneko baldintza gogorretan ondo ibiltzea
● Produktu ez kutsakorra
● Eragiketa integralean galera txikia
PARAMETROAK
| EREDUA | KARGA GALERA EZ (W) |
KARGA GALERA (%120) |
IMPENDENTZIA (%) |
NOKORRONTEA (%) |
ZARAT MAILA (Lpa) dB |
PISUA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| EREDUA | DIMENTSIOA (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| EREDUA | ALDEA (KVA) | LUZERA (MM) |
ZABALERA (MM) | ALTUERA (MM) |
LONGITUDINALA (MM) | HORIZONTALA (MM) | PISUA (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ENPRESA PERFILA
Shanghai Industry Transformers Co., Ltd (SGOB) banaketa elektrikoko ekipoen gama osoko hornitzailea da. Gure produktuak honako hauek dira:
● Olioan sartutako transformadoreak
● 35KV-ko olioan sartutako transformadoreak
● Erretxina espoxiko isolamendu lehorreko potentzia-transformadoreak
● Aleazio amorfoen banaketa-transformadoreak
● Transformadore fotovoltaikoak
● Energia eolikoko transformadoreak
● Kutxa estiloko azpiestazio transformadoreak
Gure enpresa 2007an sortu zen eta gaur egun 40.000 m2ko tailerra eta 200 langile baino gehiago ditu. Gure produktuak industria ugaritan erabiltzen dira, hala nola energia-sorkuntza eta banaketa, ikatza ekoizpena, metalurgia, petrolioa eta gasa, produktu kimikoak, eraikuntza, portuak, aireportuak, trenbide eta udal azpiegituretan.
Erlazionatutako ekipamenduak ere ekoizten ditugu, hala nola armairu eta itxitura elektrikoak, etengailu-kutxak. Gaur egun, gure produktu-lerroa elektrizitatearekin erlazionatutako beste eremu batzuetara zabaltzen ari gara, hala nola konektore beroak, kable elektrikoak eta lotutako ekipamendu mekanikoa, etab. Gure helburua ekipamendu elektriko bakarreko eta piezak hornitzeko plataforma bat eraikitzea da gure bezero-base globalarentzat.
Gure kalitate-kontrol sistema zorrotzean oinarritzen gara kalitate goreneko produktuak emateko. Gure 200 langileetatik 46 ingeniari esperientzia dira. Gure kalitate-sistemak honako titulazioak biltzen ditu:
● Txinako Transformersen Kalitatea Gainbegiratzeko Zentro Nazionala
● ISO-9001:2008 Kalitatea Kudeatzeko Sistema
● ISO-14001:2004 Ingurumena Kudeatzeko Sistema
● OHSMS18000 Segurtasun eta Osasun Sistema
Gure patenteak:
Gure ekoizpen- eta kalitate-probak egiteko gaitasunak hauek dira:
● Paperezko bobina automatikoa
● Silikonazko altzairuzko xafla digitala eta zirrikitu
● Hutsean lehortzeko labea eta berniza-lerro guztiz automatikoak
● HAEFLY deskarga partzialeko probagailua
● HAEFLY potentzia analizatzailea
● HAEFLY harmoniko analizatzailea
Emaitza eraginkortasun handiko, potentzia xahutze baxuko eta zarata baxuko produktu bikaina da zure azpiegitura inbertsioa maximizatzeko.
