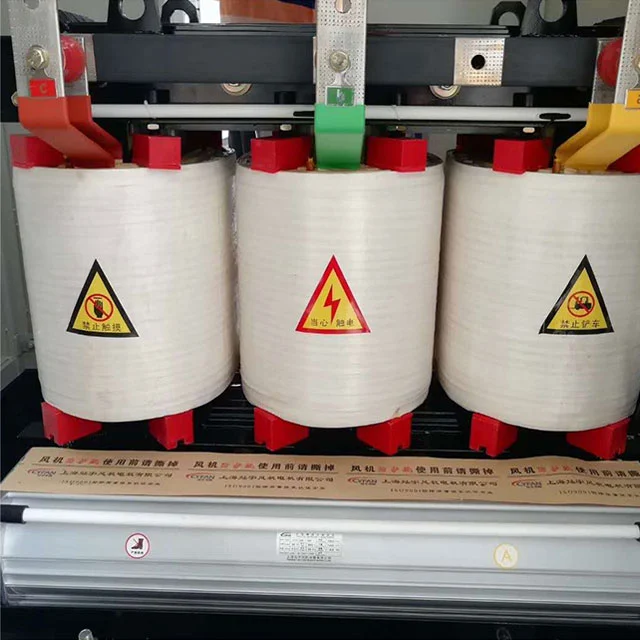

SGOB 30kva Dry Transformer potentzia eraldatzeko irtenbide polifazetikoa eta fidagarria da industria, merkataritza eta egoitza modernoen beharrizan asko asetzeko diseinatua. Eraikuntza lehorra, eraginkortasun handia, diseinu trinkoa eta babes sistema aurreratuak aukera ezin hobea da espazioa mugatuta dagoen eta segurtasuna funtsezkoa den aplikazioetarako. Aukera pertsonalizagarriekin eta eraikuntza sendoarekin, transformadoreak epe luzerako fidagarritasuna eta errendimendua bermatzen ditu, edozein azpiegitura elektrikorako osagarri baliotsua bihurtuz.
SGOB 30kva Dry Transformer errendimendu handiko, trinko eta fidagarria den potentzia eraldatzeko soluzio bat da, espazioa muga bat den eta segurtasuna funtsezkoa den aplikazio sorta zabaletarako diseinatua. 30 kilovolt-ampereko (kva) potentzia nominalarekin, transformadore hau bereziki diseinatuta dago industria, merkataritza eta egoitza modernoen eskakizunei erantzuteko.
Ezaugarri nagusiak
Lehorreko eraikuntza:
Transformadorearen nukleoa eta harilkiak suaren aurkako, hezetasunarekiko erresistentea eta ingurumena errespetatzen duen material batean kapsulatzen dira, olio isolatzailearen beharra ezabatuz.
Lehorreko eraikuntza honek transformadorearen funtzionamendua eta mantentze errazago egiten du, olio-ihesak eta suteak izateko arriskua ezabatzen baitu.
Eraginkortasun handia:
SGOB 30kva Transformadore lehorra potentzia transferitzean energia-galerak minimizatzeko diseinatuta dago, eraginkortasun maila altuetan funtzionatzen duela bermatuz.
Horrek elektrizitate-fakturan kostuak aurrezten laguntzen du eta azken erabiltzailearen ingurumen-aztarna murrizten du.
Diseinu trinkoa:
Diseinu dotore eta trinkoarekin, transformadoreak gutxieneko espazioa hartzen du, eta eremu mugatuetan instalazioetarako aproposa da.
This design also facilitates easy transportation and installation, reducing overall installation costs and time.
Advanced Protection Systems:
Babes-gailu ugariz hornituta, gainkorrontea, gaintentsioa eta tenperatura erreleak barne, transformadoreak akatsen eta anomalien aurkako babes osoa eskaintzen du.
Ezaugarri hauek langileen eta ekipoen segurtasuna bermatzen dute, eta balizko geldialdi-denborak eta kalteak saihesten dituzte.
Durability and Reliability:
Kalitate handiko materialekin eta zehaztasun-ingeniaritzaz eraikia, transformadoreak ingurune industrial eta komertzialen zorroztasuna jasateko diseinatuta dago.
Bere eraikuntza sendoak epe luzerako fidagarritasuna eta errendimendua bermatzen ditu, mantentze-lanak eta konponketak egiteko beharra gutxituz.
Aukera pertsonalizagarriak:
SGOB 30kva Dry Transformer pertsonalizatu daiteke potentzia-baldintza eta aplikazio-behar espezifikoak asetzeko.
Horrek hainbat tentsio-maila, sarrera- eta irteera-konexioetarako eta muntatzeko konfigurazioetarako aukerak barne hartzen ditu, transformadoreak ezin hobeto integratzen duela azken erabiltzailearen azpiegitura elektrikoan.
Applications
SGOB 30kva Dry Transformer aplikazio askotarako egokia da, besteak beste:
Eraikin komertzialak: argiztapenerako, HVAC sistemetarako eta bestelako ekipamendu elektrikoetarako potentzia fidagarria eskaintzen du bulego eraikinetan, txikizkako dendetan eta beste gune komertzialetan.
Industrial Settings: Supports the operation of machinery, equipment, and production lines in manufacturing, refining, and other industrial environments.
Egoitza-erabilera: elektrizitate-irtenbide seguru eta eraginkorra eskaintzen du etxeentzat eta enpresa txikientzat, eguneroko beharretarako elikadura-hornidura egonkorra eta fidagarria bermatuz.
Aplikazio berezituak: espazioa mugatua den eta segurtasuna lehentasun nagusia den itsas, meatzaritza eta beste ingurune berezi batzuetan erabiltzeko egokia.
PRODUKTUAREN EZAUGARRIAK
Shanghai Industrial Transformer Co., Ltd.-ek ekoitzitako 30kva-ko erretxina epoxiko Transformadore lehorra Shenyang Transformer Research Institute-rekin lankidetzan garatu eta diseinatu da, atzerriko teknologia aurreratua sartuz. Produktuen fidagarritasun indizea nazioarteko maila aurreratuera iritsi da.
SGOB 30kva Dry Transformer segurua, suaren aurkakoa eta suaren aurkakoa da, kutsadurarik gabekoa eta zuzenean instalatu daiteke karga-zentroan. Mantentzerik gabekoa da, instalatzen erraza da, funtzionamendu kostu txikia du, galera txikia, hezetasunarekiko errendimendu ona, % 100eko hezetasunean funtziona dezake normalean eta itzali ondoren aurretik lehortu gabe jar daiteke. Deskarga partzial baxua, zarata baxua, beroa xahutzeko funtzio indartsua du eta % 150eko karga nominalarekin funtziona dezake aire behartuta hozteko baldintzetan.
SGOB 30kva Dry Transformer gaur egun oso erabilia da altuera handiko eraikinetan, merkataritza-zentroetan, aireportuetan, geltokietan, kaian, metroetan, fabriketan, lurpeko banaketa-estazioetan, itsasoko petrolio zulaketa-plataformetan, zentral elektrikoetan eta ingurune eta erabilera-baldintza gogorrak dituzten beste leku batzuetan.
Material eta ezaugarri nagusiak
Bobinak F klaseko kobrezko alanbre isolatua erabiltzen du eroale gisa eta beira-zuntza eta epoxi erretxina material konposatua isolamendu gisa. Bere hedapen-koefizientea kobre-eroalearenaren hurbila da eta talka-erresistentzia ona du, tenperatura-aldaketaren erresistentzia eta pitzadura-erresistentzia. Beira-zuntzaren eta epoxi erretxinaren osagai guztiak auto-itzaltzen dira eta ez dute erretzen jarraituko. Aldi berean, goi-tentsioko bobina epoxi erretxinaz botatzen da 1mbar hutsean, eta bobinaren barruan ez dago burbuilarik, bobinaren deskarga partziala txikia dela ziurtatuz. Aldi berean, transformadorearen galera eraginkortasunez murrizten da.
Transformadorearen burdinazko nukleoa iragazkortasun handiko hotzean ijetzitako siliziozko altzairuzko xafla iragazkorrez osatuta dago, Japoniako Nippon Steel-tik inportatutako ale-orientazio ordenatua dutenak, 45°-ko alaka osoko junturak eta lau maila urratsez urrats pilatzeko. Burdinazko nukleoaren gainazala erretxinazko pintura isolatzailez zigilatuta dago, hezetasuna eta herdoila saihesteko, eta bi besarkadek eta lokailuek korrosioaren aurkako babes-geruzak dituzte. Burdinazko nukleo osoak pilatu gabeko burdinazko uztarri bat eta altzairuzko tira-plaka egitura hartzen ditu, eta horrek eraginkortasunez murrizten ditu kargarik gabeko galera, kargarik gabeko korrontea eta burdinaren nukleoaren zarata.
Tentsio baxuko eta korronte handiko bobinetarako, zirkuitu laburren tentsioa handia da zirkuitu laburra gertatzen denean, eta tentsio baxuko bira kopurua txikia da. Zenbat eta tentsio baxuko korronte handiagoa izan, orduan eta nabarmenagoa izango da ampere-bira ezegonkorren arazoa hari-hailaren mota erabiltzen denean. Beroa xahutzearen arazoa ere kontuan hartu behar da. Une honetan, tentsio baxurako paperezko harilkatzeak hobeto konpondu ditzake goiko arazoak. Lehenik eta behin, paperezko produktuek ez dute bira axialik eta espiral angelu axiala. Tentsio handiko eta baxuko hariluen ampere-bira orekatuak dira, eta transformadorearen esfortzu axiala txikia da zirkuitu laburra gertatzen denean. Bigarrenik, bere isolamendu mehea dela eta, geruza anitzeko aire-hodiak nahieran ezarri daitezke prozesuan, eta beroa xahutzeko arazoa ere hobeto konpontzen da. Bobinaren barne-soldadurak xenon babes-soldadura hartzen du paper-makina guztiz automatikoan, zehaztasun handia, soldadura erresistentzia baxua eta kanpoko soldadura prozesurik ez duena. DMD isolamendua erabiltzen da bihurrituen geruzen artean, eta muturrak zigilatu eta erretxinarekin ondu egiten dira, harilkatu ondoren.
Gurutze-fluxuaren goiko putz-hozte haizagailua hartzen da, zarata baxua, haize-presio handia, itxura ederra, etab. dituen ezaugarriak eta transformadorearen gainkarga-ahalmena hobetzen du. Tenperatura-kontrolak tenperatura kontrolagailu adimendun bat hartzen du transformadorearen funtzionamenduaren segurtasuna eta fidagarritasuna hobetzeko.
PRODUKTUAREN DESKRIBAPENA
Epoxi erretxina isolatutako lehorreko transformadore oso produktu segurua da. Karga zentroan zuzenean instalatu daiteke. Ondo funtzionatzen du %100eko hezetasun-ingurunean aldez aurretik lehortu gabe. Eraikuntza arloan, merkataritza zentroan, aireportuan, geltokian, portuan, metroan, fabrikan, lurpeko elektrizitatea banatzeko geltokian, itsasoko petrolioa zulatzeko plataforman, zentral elektrikoan etab.
PRODUKTUAREN EZAUGARRIAK
● Suaren aurkakoa
● Moisture resistance
● Mantentze eta instalazio erraza
● Inguruneko baldintza gogorretan ondo ibiltzea
● Kutsagarria ez den produktua
● Eragiketa integralean galera txikia
PARAMETROAK
| EREDUA | KARGA GALERA EZ (W) |
KARGA GALERA (%120) |
IMPENDENTZIA (%) |
NOKORRONTEA (%) |
ZARAT MAILA (Lpa) dB |
PISUA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| EREDUA | DIMENTSIOA (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| EREDUA | ALDEA (KVA) | LUZERA (MM) |
ZABALERA (MM) | ALTUERA (MM) |
LONGITUDINALA (MM) | HORIZONTALA (MM) | PISUA (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ENPRESA PERFILA
Shanghai Industry Transformers Co., Ltd (SGOB) banaketa elektrikoko ekipoen gama osoko hornitzailea da. Gure produktuak honako hauek dira:
● Olioan sartutako transformadoreak
● 35KV-ko olioan sartutako transformadoreak
● Erretxina espoxiko isolamendu lehorreko potentzia-transformadoreak
● Aleazio amorfoen banaketa-transformadoreak
● Photovoltaic transformers
● Energia eolikoko transformadoreak
● Kutxa estiloko azpiestazio transformadoreak
Gure enpresa 2007an sortu zen eta gaur egun 40.000 m2ko tailerra eta 200 langile baino gehiago ditu. Gure produktuak industria ugaritan erabiltzen dira, hala nola energia-sorkuntza eta banaketa, ikatza ekoizpena, metalurgia, petrolioa eta gasa, produktu kimikoak, eraikuntza, portuak, aireportuak, trenbide eta udal azpiegituretan.
Gainera, erlazionatutako ekipamenduak ekoizten ditugu, hala nola armairu eta itxitura elektrikoak, etengailu-kutxak. Gaur egun, gure produktu-lerroa elektrizitatearekin lotutako beste eremu batzuetara zabaltzen ari gara, hala nola konektore beroak, kable elektrikoak eta lotutako ekipamendu mekanikoak, etab. ekipamendu elektriko eta piezak hornitzeko plataforma gure bezero-base globalarentzat.
Gure kalitate-kontrol sistema zorrotzean oinarritzen gara kalitate goreneko produktuak emateko. Gure 200 langileetatik 46 ingeniari esperientzia dira. Gure kalitate-sistemak honako titulazioak biltzen ditu:
● National Transformers Quality Supervision Center of China
● ISO-9001:2008 Kalitatearen Kudeaketa Sistema
● ISO-14001:2004 Ingurumena Kudeatzeko Sistema
● OHSMS18000 Segurtasun eta Osasun Sistema
Our Patents:
Gure ekoizpen eta kalitate probak egiteko gaitasunak honako hauek dira:
● Paperezko bobina automatikoa
● Silikonazko altzairuzko xafla digitala eta zirrikitu
● Hutsean lehortzeko labea eta berniza-lerro guztiz automatikoak
● HAEFLY deskarga partzialeko probagailua
● HAEFLY potentzia analizatzailea
● HAEFLY harmoniko analizatzailea
Emaitza eraginkortasun handiko, potentzia xahutze baxuko eta zarata baxuko produktu bikaina da zure azpiegitura inbertsioa maximizatzeko.
