SGOB 200kva Dry Transformer banaketa industria etengabe eboluzionatzen ari da, aurrerapen teknologikoek eta iraunkortasun ekimenek bultzatuta. Fabrikatzaileak ikerketan eta garapenean inbertitzen ari dira transformadoreen eraginkortasuna, iraunkortasuna eta segurtasun ezaugarriak hobetzeko. Horrek material aurreratuen erabilera barne hartzen du, metal amorfoen nukleoak eta isolamendu-sistema ekologikoak adibidez, errendimendu termikoa eta elektrikoa hobetzeko.
SGOB 200kva Dry Transformer ekipamendu elektrikoen bilakaeraren eta sofistikazioaren erakusgarri da energia banaketaren industrian. Enpresek eta erakundeek energia-soluzio fidagarriak, eraginkorrak eta ingurumena errespetatzen duten gero eta gehiago bilatzen duten heinean, SGOB 200kva Dry Transformer-a aplikazio sorta zabaletarako hobetsitako aukera gisa agertu da.
Elektrizitatea banatzeko industria eraldaketa garrantzitsua ari da jasaten, teknologiaren aurrerapenek, jasangarritasun-ekimenek eta bezeroen eskaeren bilakaera. Transformadoreek, sare elektrikoaren osagai funtsezkoak diren heinean, funtsezko eginkizuna dute potentzia modu eraginkorrean bihurtzeko eta banatzeko. Lehorreko transformadoreek, batez ere, protagonismoa lortu dute, olioz betetako transformadore tradizionalekin alderatuta, segurtasun hobetuagatik, mantentze-baldintzak murrizteagatik eta ingurumen-onurengatik.
SGOB 200kva-ko transformadore lehorra: industriaren ekarpen nagusiak:
Eraginkortasuna eta fidagarritasuna:
200 kilovolt-ampereko (kva) potentzia-ahalmenarekin, SGOB 200kva Dry Transformer-ek aparteko eraginkortasuna eskaintzen du, energia-galerak gutxituz eta kostu operatiboak murriztuz. Bere eraikuntza sendoak epe luzerako fidagarritasuna bermatzen du, enpresei elikatze-hornidura koherenteak mantentzeko eta eten garestiak saihesteko aukera ematen die.
Iraunkortasuna:
Lehorreko diseinuak material arriskutsuen erabilera ezabatzen du, hala nola transformadoreen olioa, ingurumen-aztarna murrizten du eta hondakin arriskutsuak ezabatzeko gero eta arau zorrotzagoak betetzen ditu. Horrek iraunkortasun-esfortzu orokorrari laguntzen dio eta teknologia berdeak hartzeko gero eta joera handiagoarekin bat egiten du.
Aniztasuna eta pertsonalizazioa:
SGOB 200kva Dry Transformer nahikoa polifazetikoa da hainbat behar industrial, komertzial eta instituzionaletara erantzuteko. Fabrikatzaileek pertsonalizazio-aukerak eskaintzen dituzte, tentsio-maila desberdinak, sarrera- eta irteera-konfigurazioak eta muntaketa-moldaketak barne, azken erabiltzaileei transformadoreak beren eskakizun zehatzetara egokitzeko.
Betetzea eta segurtasuna:
Transformadoreak nazioarteko arauak eta arauak betetzen ditu, bere segurtasuna eta fidagarritasuna bermatuz. Saiakuntza- eta ziurtapen-prozesu zorrotzek industriako estandarrak betetzen dituela egiaztatzen dute, bateragarritasun elektromagnetikoarekin (EMC), zirkuitulaburrak jasan ditzaketen gaitasunekin eta errendimendu termikoarekin lotutakoak barne.
Sektoreko aplikazioak:
Industria: Fabrikazio lantegietan, meatze-eragiketetan eta zerbitzu astuneko beste ingurune batzuetan, SGOB 200kva Dry Transformer-ek makineria, ekipamendua eta kontrol-sistemak onartzen ditu, eraginkortasun operatiboa eta produktibitatea bermatuz.
Merkataritza: bulego-eraikinetarako, txikizkako dendetarako, osasun-instalazioetarako eta beste merkataritza-establezimenduetarako egokia da, transformadoreak etxetresna elektrikoetarako, argiztapenerako, HVAC sistemetarako eta beste azpiegitura kritikoetarako elikadura-hornidura egonkorra eskaintzen du.
Instituzionala: ezin hobea hezkuntza-erakundeetarako, gobernu-eraikinetarako eta bestelako instalazio publikoetarako, transformadoreak ezinbesteko zerbitzuetarako potentzia fidagarria bermatzen du, segurtasuna eta eraginkortasun operatiboa hobetuz.
Industriaren joerak eta berrikuntzak:
Energia banatzeko industria etengabe eboluzionatzen ari da, aurrerapen teknologikoek eta iraunkortasun ekimenek bultzatuta. Fabrikatzaileak ikerketan eta garapenean inbertitzen ari dira transformadoreen eraginkortasuna, iraunkortasuna eta segurtasun ezaugarriak hobetzeko. Horrek material aurreratuen erabilera barne hartzen du, metal amorfoen nukleoak eta isolamendu-sistema ekologikoak adibidez, errendimendu termikoa eta elektrikoa hobetzeko.
Gainera, sare adimendunen teknologiak eta Gauzen Internet (IoT) integratzeak industria eraldatzen ari da. Urruneko monitorizazioa, diagnostiko eta mantentze aurreikuspen-gaitasunek fabrikatzaile eta azken erabiltzaileek transformadoreen errendimendua optimizatzeko, geldialdi-denbora murrizteko eta bizitza luzatzeko aukera ematen diete.
PRODUKTUAREN EZAUGARRIAK

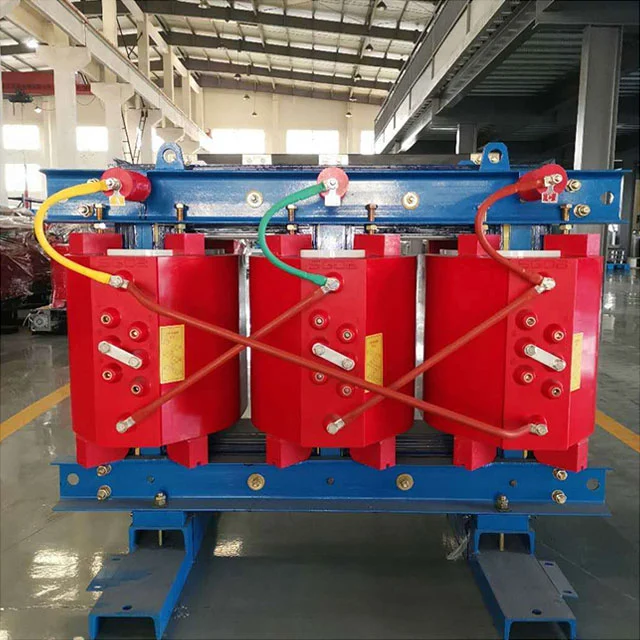

Shanghai Industrial Transformer Co., Ltd.-ek ekoitzitako 200 kva-ko erretxina epoxidiko Transformadore lehorra Shenyang Transformer Research Institute-rekin lankidetzan garatu eta diseinatu da, atzerriko teknologia aurreratua sartuz. Produktuen fidagarritasun indizea nazioarteko maila aurreratuera iritsi da.
SGOB 200kva Dry Transformer segurua, suaren aurkakoa eta suaren aurkakoa da, kutsadurarik gabekoa eta zuzenean instalatu daiteke karga-zentroan. Mantentzerik gabekoa da, instalatzen erraza da, funtzionamendu kostu txikia du, galera txikia, hezetasunarekiko errendimendu ona, % 100eko hezetasunean funtziona dezake normalean eta itzali ondoren aurretik lehortu gabe jar daiteke. Deskarga partzial baxua, zarata baxua, beroa xahutzeko funtzio indartsua du eta % 150eko karga nominalarekin funtziona dezake aire behartuta hozteko baldintzetan.
SGOB 200kva Dry Transformer gaur egun oso erabilia da goi-eraikinetan, merkataritza-zentroetan, aireportuetan, geltokietan, kaian, metroetan, fabriketan, lurpeko banaketa-estazioetan, itsasoko petrolio zulaketa-plataformetan, zentral elektrikoetan eta ingurune eta erabilera-baldintza gogorrak dituzten beste leku batzuetan.
Material eta ezaugarri nagusiak
Bobinak F klaseko kobrezko alanbre isolatua erabiltzen du eroale gisa eta beira-zuntza eta epoxi erretxina material konposatua isolamendu gisa. Bere hedapen-koefizientea kobre-eroalearenaren hurbila da eta talka-erresistentzia ona du, tenperatura-aldaketaren erresistentzia eta pitzadura-erresistentzia. Beira-zuntzaren eta epoxi erretxinaren osagai guztiak auto-itzaltzen dira eta ez dute erretzen jarraituko. Aldi berean, goi-tentsioko bobina epoxi erretxinaz botatzen da 1mbar hutsean, eta bobinaren barruan ez dago burbuilarik, bobinaren deskarga partziala txikia dela ziurtatuz. Aldi berean, transformadorearen galera eraginkortasunez murrizten da.
Transformadorearen burdinazko nukleoa iragazkortasun handiko hotzean ijetzitako siliziozko altzairuzko xafla iragazkorrez osatuta dago, Japoniako Nippon Steel-tik inportatutako ale-orientazio ordenatua dutenak, 45°-ko alaka osoko junturak eta lau maila urratsez urrats pilatzeko. Burdinazko nukleoaren gainazala erretxinazko pintura isolatzailez zigilatuta dago, hezetasuna eta herdoila saihesteko, eta bi besarkadek eta lokailuek korrosioaren aurkako babes-geruzak dituzte. Burdinazko nukleo osoak pilatu gabeko burdinazko uztarri bat eta altzairuzko tira-plaka egitura hartzen ditu, eta horrek eraginkortasunez murrizten ditu kargarik gabeko galera, kargarik gabeko korrontea eta burdinaren nukleoaren zarata.
Tentsio baxuko eta korronte handiko bobinetarako, zirkuitu laburren tentsioa handia da zirkuitu laburra gertatzen denean, eta tentsio baxuko bira kopurua txikia da. Zenbat eta tentsio baxuko korronte handiagoa izan, orduan eta nabarmenagoa izango da ampere-bira ezegonkorren arazoa hari-hailaren mota erabiltzen denean. Beroa xahutzearen arazoa ere kontuan hartu behar da. Une honetan, tentsio baxurako paperezko harilkatzeak hobeto konpondu ditzake goiko arazoak. Lehenik eta behin, paperezko produktuek ez dute bira axialik eta espiral angelu axiala. Tentsio handiko eta baxuko hariluen ampere-bira orekatuak dira, eta transformadorearen esfortzu axiala txikia da zirkuitu laburra gertatzen denean. Bigarrenik, bere isolamendu mehea dela eta, geruza anitzeko aire-hodiak nahieran ezarri daitezke prozesuan, eta beroa xahutzeko arazoa ere hobeto konpontzen da. Bobinaren barne-soldadurak xenon babes-soldadura hartzen du paper-makina guztiz automatikoan, zehaztasun handia, soldadura erresistentzia baxua eta kanpoko soldadura prozesurik ez duena. DMD isolamendua erabiltzen da bihurrituen geruzen artean, eta muturrak zigilatu eta erretxinarekin ondu egiten dira, harilkatu ondoren.
Gurutze-fluxuaren goiko putz-hozte haizagailua hartzen da, zarata baxua, haize-presio handia, itxura ederra, etab. dituen ezaugarriak eta transformadorearen gainkarga-ahalmena hobetzen du. Tenperatura-kontrolak tenperatura kontrolagailu adimendun bat hartzen du transformadorearen funtzionamenduaren segurtasuna eta fidagarritasuna hobetzeko.
PRODUKTUAREN DESKRIBAPENA
Epoxi erretxina isolatutako lehorreko transformadore oso produktu segurua da. Karga zentroan zuzenean instalatu daiteke. Ondo funtzionatzen du %100eko hezetasun-ingurunean aldez aurretik lehortu gabe. Eraikuntza arloan, merkataritza zentroan, aireportuan, geltokian, portuan, metroan, fabrikan, lurpeko elektrizitatea banatzeko geltokian, itsasoko petrolioa zulatzeko plataforman, zentral elektrikoan etab.
PRODUKTUAREN EZAUGARRIAK
● Suaren aurkakoa
● Hezetasunaren erresistentzia
● Mantentze eta instalazio erraza
● Inguruneko baldintza gogorretan ondo ibiltzea
● Kutsagarria ez den produktua
● Eragiketa integralean galera txikia
PARAMETROAK
| EREDUA | KARGA GALERA EZ (W) |
KARGA GALERA (%120) |
IMPENDENTZIA (%) |
NOKORRONTEA (%) |
ZARAT MAILA (Lpa) dB |
PISUA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| EREDUA | DIMENTSIOA (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| EREDUA | ALDEA (KVA) | LUZERA (MM) |
ZABALERA (MM) | ALTUERA (MM) |
LONGITUDINALA (MM) | HORIZONTALA (MM) | PISUA (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ENPRESA PERFILA
Shanghai Industry Transformers Co., Ltd (SGOB) banaketa elektrikoko ekipoen gama osoko hornitzailea da. Gure produktuak honako hauek dira:
● Olioan sartutako transformadoreak
● 35KV-ko olioan sartutako transformadoreak
● Erretxina espoxiko isolamendu lehorreko potentzia-transformadoreak
● Aleazio amorfoen banaketa-transformadoreak
● Transformadore fotovoltaikoak
● Energia eolikoko transformadoreak
● Kutxa estiloko azpiestazio transformadoreak
Gure enpresa 2007an sortu zen eta gaur egun 40.000 m2ko tailerra eta 200 langile baino gehiago ditu. Gure produktuak industria ugaritan erabiltzen dira, hala nola energia-sorkuntza eta banaketa, ikatza ekoizpena, metalurgia, petrolioa eta gasa, produktu kimikoak, eraikuntza, portuak, aireportuak, trenbide eta udal azpiegituretan.
Gainera, erlazionatutako ekipamenduak ekoizten ditugu, hala nola armairu eta itxitura elektrikoak, etengailu-kutxak. Gaur egun, gure produktu-lerroa elektrizitatearekin lotutako beste eremu batzuetara zabaltzen ari gara, hala nola konektore beroak, kable elektrikoak eta lotutako ekipamendu mekanikoak, etab. ekipamendu elektriko eta piezak hornitzeko plataforma gure bezero-base globalarentzat.
Gure kalitate-kontrol sistema zorrotzean oinarritzen gara kalitate goreneko produktuak emateko. Gure 200 langileetatik 46 ingeniari esperientzia dira. Gure kalitate-sistemak honako titulazioak biltzen ditu:
● Txinako Transformersen Kalitatea Gainbegiratzeko Zentro Nazionala
● ISO-9001:2008 Kalitatearen Kudeaketa Sistema
● ISO-14001:2004 Ingurumena Kudeatzeko Sistema
● OHSMS18000 Segurtasun eta Osasun Sistema
Gure patenteak:
Gure ekoizpen eta kalitate probak egiteko gaitasunak honako hauek dira:
● Paperezko bobina automatikoa
● Silikonazko altzairuzko xafla digitala eta zirrikitu
● Hutsean lehortzeko labea eta berniza-lerro guztiz automatikoak
● HAEFLY deskarga partzialeko probagailua
● HAEFLY potentzia analizatzailea
● HAEFLY harmoniko analizatzailea
Emaitza eraginkortasun handiko, potentzia xahutze baxuko eta zarata baxuko produktu bikaina da zure azpiegitura inbertsioa maximizatzeko.
