Produktuaren Deskribapena

SGOB 1250kva Dry Transformer punta-puntako gailu elektrikoa da, industria, merkataritza eta erakundeen ezarpen modernoen potentzia handiko eskakizunei erantzuteko diseinatua. 1250 kilovolt-ampereko (kva) potentzia sendoarekin, transformadore hau ingeniaritza aurreratuaren eta berrikuntza teknologikoaren erakusgarri da, fidagarritasun, eraginkortasun eta iraunkortasun paregabeak eskainiz.

SGOB 1250kva Dry Transformer-en ezaugarri nabarmenetako bat lehorreko diseinua da. Olioz betetako transformadore tradizionalak ez bezala, eredu honek ihesak eta ingurumena kutsatzeko arriskua ezabatzen du, iraunkortasun globalaren ahaleginekin bat eginez eta energia-soluzio garbiagoak sustatuz. Ingurumena errespetatzen duen ikuspegi honek bermatzen du transformatzaileak komunitateari eta planetari modu positiboan laguntzen diola.

Transformadorearen aztarna trinkoa eta eraikuntza sendoak espazio mugatu gabeko inguruneetan instalatzeko aproposa da. Bere eraikuntza sendoak fidagarritasun luzea eta funtzionamendu ezin hobea bermatzen du, baita industria-ezarpen zorrotzenetan ere. SGOB 1250kva Transformadore lehorra karga handiak jasateko gai da, eta aukera bikaina da potentzia-eskakizun handiak koherenteak eta kritikoak diren aplikazioetarako.

Fabrikazio instalazioetatik eta datu-zentroetatik osasun-erakundeetara eta hezkuntza-campusetaraino, SGOB 1250kva Dry Transformer prest dago potentzia fidagarria behar den lekuan eta noiz emateko. Bere hozte sistema aurreratuak bermatzen du transformadoreak modu eraginkorrean eta isilean funtzionatzen duela, kutsadura akustikoa eta beroa sortzea gutxituz. Honek, transformadorearen bizitza luzatzen du eta erabiltzailearen esperientzia orokorra hobetzen du.

Gainera, SGOB 1250kva Dry Transformer-ek energia-eraginkortasuna maximizatzeko eta kostu operatiboak minimizatzeko diseinatutako funtzio aurreratu multzo batez hornituta dago. Kalitate handiko materialak eta punta-puntako fabrikazio-teknikak erabiltzen ditu energia-galerak minimizatzeko eta kargari energia-ematea maximizatzeko. Horrek bermatzen du enpresek energia-kontsumoa optimizatu dezaketela, karbono-aztarna murriztu dezaketela eta energia-fakturan dirua aurreztu.

Bere zehaztapen tekniko ikusgarriez gain, SGOB 1250kva Dry Transformer mantentze-erraztasunagatik eta malgutasunagatik ere ezaguna da. Bere diseinu modularrak sarbide erraza eta mantentze-lanak ahalbidetzen ditu, geldialdi-denbora eta mantentze-kostuak murriztuz. Gainera, transformatzailea pertsonalizatu daiteke bezeroen eskakizun zehatzak betetzeko, edozein aplikazio edo ingurunetan ezin hobeto egokitzen dela ziurtatuz.

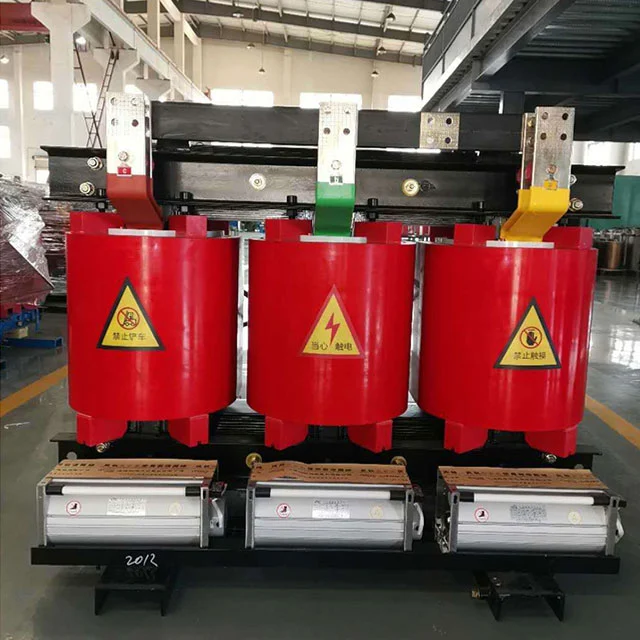

1250kva Dry Transformer

PRODUKTUAREN EZAUGARRIAK

Shanghai Industrial Transformer Co., Ltd.-ek ekoitzitako 1250kva-ko erretxina epoxidiko Transformadore lehorra Shenyang Transformer Research Institute-rekin lankidetzan garatu eta diseinatu da, atzerriko teknologia aurreratua sartuz. Produktuen fidagarritasun indizea nazioarteko maila aurreratuera iritsi da.

SGOB 1250kva Dry Transformer segurua, suaren aurkakoa eta suaren aurkakoa da, kutsadurarik gabekoa eta zuzenean instalatu daiteke karga-zentroan. Mantentzerik gabekoa da, instalatzen erraza da, funtzionamendu kostu txikia du, galera txikia, hezetasunarekiko errendimendu ona, % 100eko hezetasunean funtziona dezake normalean eta itzali ondoren aurretik lehortu gabe jar daiteke. Deskarga partzial baxua, zarata baxua, beroa xahutzeko funtzio indartsua du eta % 150eko karga nominalarekin funtziona dezake aire behartuta hozteko baldintzetan.

SGOB 1250kva Dry Transformer gaur egun oso erabilia da goi-eraikinetan, merkataritza-zentroetan, aireportuetan, geltokietan, kaian, metroetan, fabriketan, lurpeko banaketa-estazioetan, itsasoko petrolio zulaketa-plataformetan, zentral elektrikoetan eta ingurune eta erabilera-baldintza gogorrak dituzten beste leku batzuetan.

1250kva Dry Transformer

Material eta ezaugarri nagusiak

Bobinak F klaseko kobrezko alanbre isolatua erabiltzen du eroale gisa eta beira-zuntza eta epoxi erretxina material konposatua isolamendu gisa. Bere hedapen-koefizientea kobre-eroalearenaren hurbila da eta talka-erresistentzia ona du, tenperatura-aldaketaren erresistentzia eta pitzadura-erresistentzia. Beira-zuntzaren eta epoxi erretxinaren osagai guztiak auto-itzaltzen dira eta ez dute erretzen jarraituko. Aldi berean, goi-tentsioko bobina epoxi erretxinaz botatzen da 1mbar hutsean, eta bobinaren barruan ez dago burbuilarik, bobinaren deskarga partziala txikia dela ziurtatuz. Aldi berean, transformadorearen galera eraginkortasunez murrizten da.

Transformadorearen burdinazko nukleoa iragazkortasun handiko hotzean ijetzitako siliziozko altzairuzko xafla iragazkorrez osatuta dago, Japoniako Nippon Steel-tik inportatutako ale-orientazio ordenatua dutenak, 45°-ko alaka osoko junturak eta lau maila urratsez urrats pilatzeko. Burdinazko nukleoaren gainazala erretxinazko pintura isolatzailez zigilatuta dago, hezetasuna eta herdoila saihesteko, eta bi besarkadek eta lokailuek korrosioaren aurkako babes-geruzak dituzte. Burdinazko nukleo osoak pilatu gabeko burdinazko uztarri bat eta altzairuzko tira-plaka egitura hartzen ditu, eta horrek eraginkortasunez murrizten ditu kargarik gabeko galera, kargarik gabeko korrontea eta burdinaren nukleoaren zarata.

Tentsio baxuko eta korronte handiko bobinetarako, zirkuitu laburren tentsioa handia da zirkuitu laburra gertatzen denean, eta tentsio baxuko bira kopurua txikia da. Zenbat eta tentsio baxuko korronte handiagoa izan, orduan eta nabarmenagoa izango da ampere-bira ezegonkorren arazoa hari-hailaren mota erabiltzen denean. Beroa xahutzearen arazoa ere kontuan hartu behar da. Une honetan, tentsio baxurako paperezko harilkatzeak hobeto konpondu ditzake goiko arazoak. Lehenik eta behin, paperezko produktuek ez dute bira axialik eta espiral angelu axiala. Tentsio handiko eta baxuko hariluen ampere-bira orekatuak dira, eta transformadorearen esfortzu axiala txikia da zirkuitu laburra gertatzen denean. Bigarrenik, bere isolamendu mehea dela eta, geruza anitzeko aire-hodiak nahieran ezarri daitezke prozesuan, eta beroa xahutzeko arazoa ere hobeto konpontzen da. Bobinaren barne-soldadurak xenon babes-soldadura hartzen du paper-makina guztiz automatikoan, zehaztasun handia, soldadura erresistentzia baxua eta kanpoko soldadura prozesurik ez duena. DMD isolamendua erabiltzen da bihurrituen geruzen artean, eta muturrak zigilatu eta erretxinarekin ondu egiten dira, harilkatu ondoren.

Gurutze-fluxuaren goiko putz-hozte haizagailua hartzen da, zarata baxua, haize-presio handia, itxura ederra, etab. dituen ezaugarriak eta transformadorearen gainkarga-ahalmena hobetzen du. Tenperatura-kontrolak tenperatura kontrolagailu adimendun bat hartzen du transformadorearen funtzionamenduaren segurtasuna eta fidagarritasuna hobetzeko.

1250kva Dry Transformer

PRODUKTUAREN DESKRIBAPENA

Epoxi erretxina isolatutako lehorreko transformadore oso produktu segurua da. Karga zentroan zuzenean instalatu daiteke. Ondo funtzionatzen du %100eko hezetasun-ingurunean aldez aurretik lehortu gabe. Eraikuntza arloan, merkataritza zentroan, aireportuan, geltokian, portuan, metroan, fabrikan, lurpeko elektrizitatea banatzeko geltokian, itsasoko petrolioa zulatzeko plataforman, zentral elektrikoan etab.

PRODUKTUAREN EZAUGARRIAK

● Suaren aurkakoa

● Hezetasunaren erresistentzia

● Mantentze eta instalazio erraza

● Inguruneko baldintza gogorretan ondo ibiltzea

● Kutsagarria ez den produktua

● Eragiketa integralean galera txikia

Dry Transformer

PARAMETROAK

EREDUA	KARGA GALERA EZ (W)	KARGA GALERA (%120)	IMPENDENTZIA (%)	NOKORRONTEA (%)	ZARAT MAILA (Lpa) dB	PISUA (KG)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

EREDUA	DIMENTSIOA (MM)
EREDUA	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

EREDUA	ALDEA (KVA)	LUZERA (MM)	ZABALERA (MM)	ALTUERA (MM)	LONGITUDINALA (MM)	HORIZONTALA (MM)	PISUA (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

ENPRESA PERFILA

Shanghai Industry Transformers Co., Ltd (SGOB) banaketa elektrikoko ekipoen gama osoko hornitzailea da. Gure produktuak honako hauek dira:

● Olioan sartutako transformadoreak

● 35KV-ko olioan sartutako transformadoreak

● Erretxina espoxiko isolamendu lehorreko potentzia-transformadoreak

● Aleazio amorfoen banaketa-transformadoreak

● Transformadore fotovoltaikoak

● Energia eolikoko transformadoreak

● Kutxa estiloko azpiestazio transformadoreak

company company

Gure enpresa 2007an sortu zen eta gaur egun 40.000 m2ko tailerra eta 200 langile baino gehiago ditu. Gure produktuak industria ugaritan erabiltzen dira, hala nola energia-sorkuntza eta banaketa, ikatza ekoizpena, metalurgia, petrolioa eta gasa, produktu kimikoak, eraikuntza, portuak, aireportuak, trenbide eta udal azpiegituretan.

company

Gainera, erlazionatutako ekipamenduak ekoizten ditugu, hala nola armairu eta itxitura elektrikoak, etengailu-kutxak. Gaur egun, gure produktu-lerroa elektrizitatearekin lotutako beste eremu batzuetara zabaltzen ari gara, hala nola konektore beroak, kable elektrikoak eta lotutako ekipamendu mekanikoak, etab. ekipamendu elektriko eta piezak hornitzeko plataforma gure bezero-base globalarentzat.

company company

Gure kalitate-kontrol sistema zorrotzean oinarritzen gara kalitate goreneko produktuak emateko. Gure 200 langileetatik 46 ingeniari esperientzia dira. Gure kalitate-sistemak honako titulazioak biltzen ditu:

● Txinako Transformersen Kalitatea Gainbegiratzeko Zentro Nazionala

● ISO-9001:2008 Kalitatearen Kudeaketa Sistema

● ISO-14001:2004 Ingurumena Kudeatzeko Sistema

● OHSMS18000 Segurtasun eta Osasun Sistema

certificate
