SGOB Txinan oinarritutako 800kva-ko Transformadore lehorreko hornitzaile esperientziaduna da. Transformadore honek tamaina trinkoa eta eraikuntza sendoa ditu, espazio mugatua duten guneetan instalatzeko ezin hobea da. Bere eraikuntza sendoak fidagarritasun luzea eta funtzionamendu leuna bermatzen ditu, baita ingurune industrial zailetan ere. Karga garrantzitsuak maneiatzeko duen ahalmenarekin, transformadore hau potentzia-maila altua etengabe eskatzen duten eta potentzia-egonkortasuna funtsezkoa den aplikazioetarako aukera bikaina da, hala nola, fabrikazio-plantetan, datu-zentroetan eta osasun-instalazioetan.

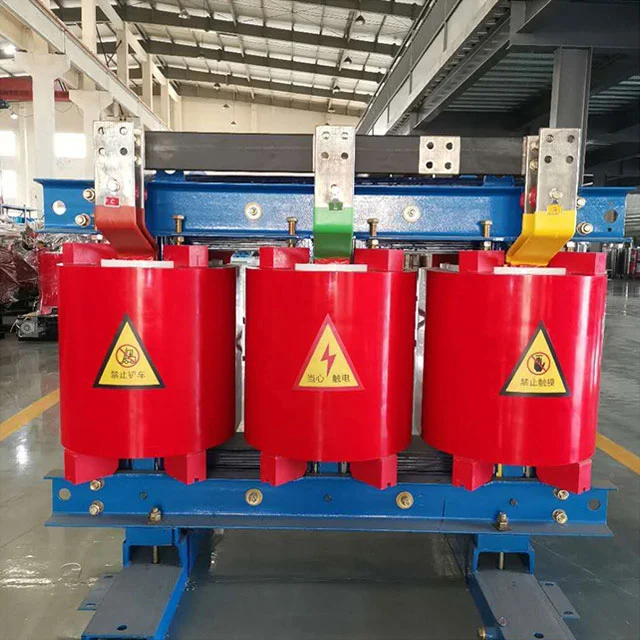

Txinako SGOB 800kva Dry Transformer-a gaitasun handiko eta errendimendu handiko gailu elektrikoa da, industria, merkataritza eta erakundeen ezarpen modernoen eskakizun zorrotzei erantzuteko diseinatua. 800 kilovolt-ampereko (kva) potentzia sendoarekin, transformadore honek fidagarritasun eta eraginkortasun paregabeak eskaintzen ditu, eta aplikazio sorta zabaletarako potentzia-irtenbide polifazetikoa da.
Produktuen indarguneak
SGOB 800kva Lehor Mota Isolamendu Transformadoreak olio-ihesak izateko arriskua ezabatzen du, mantentze-eskakizunak eta ingurumen-inpaktua murrizten du. Ingurumena errespetatzen duen transformadore honek iraunkortasun globalaren ahaleginekin bat egiten du, energia-irtenbide garbiagoak sustatuz eta karbono-isuriak gutxituz.
SGOB 800kva Dry Transformer-ak aztarna trinkoa eta eraikuntza iraunkorra ditu, eta espazioa mugatutako inguruneetan instalatzeko aproposa da. Bere eraikuntza sendoak epe luzerako fidagarritasuna eta funtzionamendu egokia bermatzen du, baita industria-ezarpen zorrotzetan ere. Transformadoreak karga handiak eusteko duen gaitasunak aukera bikaina egiten du potentzia handiko eskakizunak koherenteak eta kritikoak diren aplikazioetarako, hala nola, fabrikazio-instalazioak, datu-zentroak eta osasun-erakundeetarako.
Potentzia maneiatzeko gaitasun sendoez gain, Dry Type Banaketa Transformadoreak energia-eraginkortasun ikusgarria eskaintzen du. Energia-galerak minimizatzen ditu, kargari energia-ematea maximizatuz eta kostu operatiboak murrizten ditu. Hori dela eta, aukera ezin hobea da energia-kontsumoa optimizatu eta karbono-aztarna murriztu nahi duten enpresentzat.
PRODUKTUAREN EZAUGARRIAK
Shanghai Industrial Transformer Co., Ltd.-k ekoitzitako 800 kva-ko Epoxi Erretxina Galdaketa Lehorra Shenyang Transformer Research Institute-rekin lankidetzan garatu eta diseinatu da, atzerriko teknologia aurreratua sartuz. Produktuen fidagarritasun indizea nazioarteko maila aurreratuera iritsi da.
Segurua, suaren aurkakoa eta suaren aurkakoa da, kutsadurarik gabekoa eta zuzenean instala daiteke karga-zentroan. Mantentzerik gabekoa da, instalatzen erraza da, funtzionamendu kostu txikia du, galera txikia, hezetasunarekiko errendimendu ona, % 100eko hezetasunean funtziona dezake normalean eta itzali ondoren aurretik lehortu gabe jar daiteke. Deskarga partzial baxua, zarata baxua, beroa xahutzeko funtzio indartsua du eta % 150eko karga nominalarekin funtziona dezake aire behartuta hozteko baldintzetan.
Oso erabilia da goi-eraikinetan, merkataritza-zentroetan, aireportuetan, geltokietan, kaian, metroetan, fabriketan, lurpeko banaketa-estazioetan, itsasoko petrolio zulaketa-plataformetan, zentral elektrikoetan eta ingurune eta erabilera-baldintza gogorrak dituzten beste leku batzuetan.
Material eta ezaugarri nagusiak
Bobinak F klaseko kobrezko alanbre isolatua erabiltzen du eroale gisa eta beira-zuntza eta epoxi erretxina material konposatua isolamendu gisa. Bere hedapen-koefizientea kobrezko eroalearenaren hurbilekoa da eta talka-erresistentzia ona du, tenperatura-aldaketaren erresistentzia eta pitzadura-erresistentzia. Beira-zuntzaren eta epoxi erretxinaren osagai guztiak auto-itzaltzen dira eta ez dute erretzen jarraituko. Aldi berean, tentsio handiko bobina epoxi erretxinaz botatzen da 1mbar hutsean, eta bobinaren barruan ez dago burbuilarik, bobinaren deskarga partziala txikia dela ziurtatuz. Aldi berean, transformadorearen galera eraginkortasunez murrizten da.
Transformadorearen burdinazko nukleoa iragazkortasun handiko hotzean ijetzitako siliziozko altzairuzko xafla iragazkorrez osatuta dago, Japoniako Nippon Steel-tik inportatutako ale-orientazio ordenatua dutenak, 45°-ko alaka osoko junturak eta lau maila urratsez urrats pilatzeko. Burdinazko nukleoaren gainazala erretxinazko pintura isolatzailez zigilatuta dago, hezetasuna eta herdoila saihesteko, eta bi besarkadek eta lokailuek korrosioaren aurkako babes-geruzak dituzte. Burdinazko nukleo osoak pilatu gabeko burdinazko uztarri bat eta altzairuzko tira-plaka egitura hartzen ditu, eta horrek eraginkortasunez murrizten ditu kargarik gabeko galera, kargarik gabeko korrontea eta burdinazko nukleoaren zarata.
Tentsio baxuko eta korronte handiko bobinetarako, zirkuitu laburren tentsioa handia da zirkuitu laburra gertatzen denean, eta tentsio baxuko bira kopurua txikia da. Zenbat eta tentsio baxuko korronte handiagoa izan, orduan eta nabarmenagoa izango da ampere-bira ezegonkorren arazoa hari-hailaren mota erabiltzen denean. Beroa xahutzearen arazoa ere kontuan hartu behar da. Une honetan, tentsio baxurako paperezko harilkatzeak hobeto konpondu ditzake goiko arazoak. Lehenik eta behin, paperezko produktuek ez dute bira axial eta angelu espiral axiala. Tentsio handiko eta baxuko hariluen ampere-bira orekatuak dira, eta transformadorearen esfortzu axiala txikia da zirkuitu laburra gertatzen denean. Bigarrenik, bere isolamendu mehearen ondorioz, geruza anitzeko aire-hodiak nahieran ezar daitezke prozesuan, eta beroa xahutzeko arazoa ere hobeto konpontzen da. Bobinaren barne-soldadurak xenon babes-soldadura hartzen du paper-makina guztiz automatikoan, zehaztasun handia, soldadura erresistentzia baxua eta kanpoko soldadura prozesurik ez duena. DMD isolamendua erabiltzen da bihurrituen geruzen artean, eta muturrak zigilatu eta erretxinarekin ondu egiten dira, harilkatu ondoren.
Gurutze-fluxuaren goiko putz-haizea hartzen da, zarata baxua, haize-presio handia, itxura ederra, etab. dituen ezaugarriak eta transformadorearen gainkarga-gaitasuna hobetzen du. Tenperatura kontrolak tenperatura kontrolagailu adimendun bat hartzen du transformadorearen funtzionamenduaren segurtasuna eta fidagarritasuna hobetzeko.
PRODUKTUAREN DESKRIBAPENA
Epoxi erretxina isolatutako lehorreko transformadore oso produktu segurua da. Karga zentroan zuzenean instalatu daiteke. Ondo funtzionatzen du %100eko hezetasun-ingurunean aldez aurretik lehortu gabe. Eraikuntza arloan, merkataritza zentroan, aireportuan, geltokian, portuan, metroan, fabrikan, lurpeko elektrizitatea banatzeko geltokian, itsasoko petrolioa zulatzeko plataforman, zentral elektrikoan etab.
PRODUKTUAREN EZAUGARRIAK
● Suaren aurkakoa
● Hezetasunaren erresistentzia
● Mantentze eta instalazio erraza
● Inguruneko baldintza gogorretan ondo ibiltzea
● Kutsagarria ez den produktua
● Eragiketa integralean galera txikia
PARAMETROAK
| EREDUA | KARGA GALERA EZ (W) |
KARGA GALERA (%120) |
IMPENDENTZIA (%) |
NOKORRONTEA (%) |
ZARAT MAILA (Lpa) dB |
PISUA (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| EREDUA | DIMENTSIOA (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| EREDUA | ALDEA (KVA) | LUZERA (MM) |
ZABALERA (MM) | ALTUERA (MM) |
LONGITUDINALA (MM) | HORIZONTALA (MM) | PISUA (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
ENPRESA PERFILA
Shanghai Industry Transformers Co., Ltd (SGOB) banaketa elektrikoko ekipoen gama osoko hornitzailea da. Gure produktuak honako hauek dira:
● Olioan sartutako transformadoreak
● 35KV-ko olioan sartutako transformadoreak
● Energia eolikoko transformadoreak
● Aleazio amorfoen banaketa-transformadoreak
● Transformadore fotovoltaikoak
● Kutxa estiloko azpiestazio transformadoreak
● Erretxina espoxiko isolamendu lehorreko potentzia-transformadoreak
Gure enpresa 2007an sortu zen eta gaur egun 40.000 m2ko tailerra eta 200 langile baino gehiago ditu. Gure produktuak industria ugaritan erabiltzen dira, hala nola energia-sorkuntza eta banaketa, ikatza ekoizpena, metalurgia, petrolioa eta gasa, produktu kimikoak, eraikuntza, portuak, aireportuak, trenbide eta udal azpiegituretan.
Gainera, ekipamendu garrantzitsuak ekoizten ditugu, hala nola, armairu eta itxitura elektrikoak, etengailu-kutxak. Gaur egun, gure produktu-lerroa potentziarekin lotutako beste eremu batzuetara zabaltzen ari gara, hala nola konektore beroak, kable elektrikoak eta lotutako ekipamendu mekanikoa, etab. Gure helburua ekipamendu elektriko bakarreko eta piezak hornitzeko plataforma bat eraikitzea da gure bezero-base globalarentzat.
Ziurtagiriak
Gure kalitate-kontrol sistema zorrotzean oinarritzen gara kalitate goreneko produktuak emateko. Gure 200 langileetatik 46 ingeniari esperientzia dira. Gure kalitate-sistemak honako titulazioak biltzen ditu:
● Txinako Transformersen Kalitatea Gainbegiratzeko Zentro Nazionala
● ISO-9001:2008 Kalitatea Kudeatzeko Sistema
● ISO-14001:2004 Ingurumena Kudeatzeko Sistema
● OHSMS18000 Segurtasun eta Osasun Sistema
Gure patenteak:
Gure ekoizpen- eta kalitate-probak egiteko gaitasunak hauek dira:
● Paperezko bobina automatikoa
● Silikonazko altzairuzko xafla digitala eta zirrikitu
● Hutsean lehortzeko labea eta berniza-lerro guztiz automatikoak
● HAEFLY deskarga partzialeko probagailua
● HAEFLY potentzia analizatzailea
● HAEFLY harmoniko analizatzailea
Emaitza eraginkortasun handiko, potentzia xahutze baxuko eta zarata baxuko produktu bikaina da zure azpiegitura inbertsioa maximizatzeko.
